جک چهار ستون

دستگاه جک چهار ستون چیست

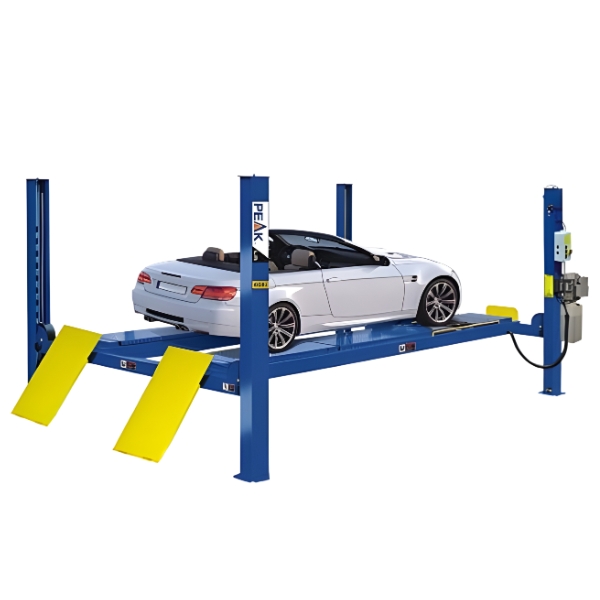

یک نوع از جکهای بالابر خودرو جک چهارستون است که چهار ستون و دو سطح فلزی دارد که از طریق رمپ خودرو با چرخ روی صفحه ها می رود و خودرو را بالا می برد.

از جک ۴ ستون برای میزان فرمان و مصارف مکانیکی و جلوبندی سازی استفاده می شود. در بیشتر مدل های جک ۴ستون صفحات ترن تیبل جهت میزان فرمان، جک تودلی متحرک چرخ آزاد کن و همینطور صفحات لغزان عقب جهت بررسی عملکرد چرخهای خودرو وجود دارد.

مزایای استفاده از دستگاه جک 4 ستون

1- مصرف کم برق و امکان کار با برق تک فاز و یا سه فاز
2- آزاد شدن چرخها به دلیل داشتن جک تودلی
3- انجام تعمیرات کلی خودرو و میزان فرمان از طریق داشتن صفحات ترن تیبل (TURN TABLE)
4- فضای بسیار زیاد و کارآمد زیر خودرو برای تعمیرات و بازدید
5-بالابردن خودرو به شکلی ایمن از چهار چرخ و به ارتفاع دلخواه تعمیرکار
6- تست چرخهای عقب به دلیل داشتن صفحات لغزان

قطعات تشکیل دهنده جک 4ستون

1–چهار ستون اصلی
2-اهرم های بازویی متصل به زیر صفحات بالا بر
3-پاور پک
4-صفحات بالا بر خودرو از چرخ ها
5-مجموعه سیلندر هیدرولیک و پیستون ها
6-سیسم های بکسل جهت تراز کردن
7-مجموعه قفل کن های ایمنی و آزاد کن های قفل
8-مجموعه رمپ ها جهت رفتن خودرو روی جک چهار ستون
9-جک تودلی چرخ آزاد کن
10-صفحات ترن تیبل جهت میزان فرمان
11-صفحات لغزنده عقب

آموزش کار با جک چهارستون

جک ۴ ستون چگونه کار می کند:

خودرو از طریق رمپ های روی صفحات دستگاه رفته و به شکلی که چرخهای جلو روی صفحات ترن تیبل ثابت گردد. بعد از آن از طریق کلید بالابر خودرو بالا رفته و همزمان به ارتفاع مورد نظر تعمیر کار تنظیم می شود و بعد از تنطیم ارتفاع با اهرم پایین آورنده روی اولین پله قفل کن تنظیم می شود و بعد از پایان یافتن کار، به وسیله کلید بالابر خودرو به فاصله کمی بالا رفته و قفل کن ها آزاد شده و خودرو توسط اهرم پایین آورنده پایین می آید. در مدلهای جک ۴ستون قفل کن برقی تنظیم قفل ها و آزاد شدن قفلها و پایین آوردن از طریق مگنت و بوسیله کلید انجام می شود.
